一、传统丝网制版的技术困局与行业转型压力
在精密制造领域，丝网印刷作为PCB、LCD显示面板、陶瓷花纸、服装印花等多个产业的关键工艺环节,长期面临工艺效率与精度的双重制约。传统菲林制版流程需要经历菲林输出、人工对位、真空曝光、显影等多道工序，单次制版耗时通常超过1天工时，且菲林材料在温湿度变化下易产生15μm/500mm的变形量，直接导致多色套印时出现明显错位。对于年产能在万张以上的印刷企业而言，菲林耗材与人工成本年支出可达60万至120万元，环保压力与技术人才短缺进一步加剧了行业转型需求。
这一困境的本质在于：传统工艺依赖物理掩膜介质进行图像转移，其精度受限于材料稳定性与人工操作经验，难以适应当前制造业对小批量、多品种、快速交付的柔性生产要求。行业亟需一种能够绕过菲林介质、实现数字化直接成像的技术路径。
二、DFAI激光直写技术的底层逻辑与工艺突破
深圳市先地图像科技有限公司（品牌简称"先地制像"）自2015年成立以来，专注于无掩膜激光直写成像技术的研发与产业化应用。其自主研发的DFAI（Digital Focusing Array Imaging）技术方案，通过激光垂直投射替代传统紫外光源与菲林掩膜的组合，从根本上改变了丝网制版的物理路径。
该技术的差异化价值体现在三个维度：
1. 强穿透能力与厚膜适配性
DFAI技术采用激光垂直投射方式，可穿透净膜厚达1000微米的网版，解决了传统DMD（数字微镜）方案因光路过长、能量转化率低而无法实现厚膜曝光的技术瓶颈。这使得该技术能够覆盖PCB阻焊、陶瓷浆料印刷等需要较厚感光胶层的应用场景。
2. 动态功率控制与设备寿命延长
系统配备256级功率实时控制功能，每束激光可单独调整曝光能量，既能适配不同感光材料的曝光阈值，又通过智能功率分配将激光器寿命延长至3万小时，相较传统方案提升约50%。
3. 高速并行算法与生产效率提升
通过自研图像处理算法实现实时数据流转，扫描速度可达3m/s，配合分辨率增强算法自动平滑斜线边缘，有效消除传统数字成像中的锯齿现象，确保在高挂网线数（133LPI）条件下仍能保持网点还原度。
三、从设备到系统：数字化制版的完整解决方案
先地制像的产品矩阵覆盖了从入门级到工业连线的多层次应用需求。其CTS系列设备根据幅面、精度、自动化程度进行差异化设计：

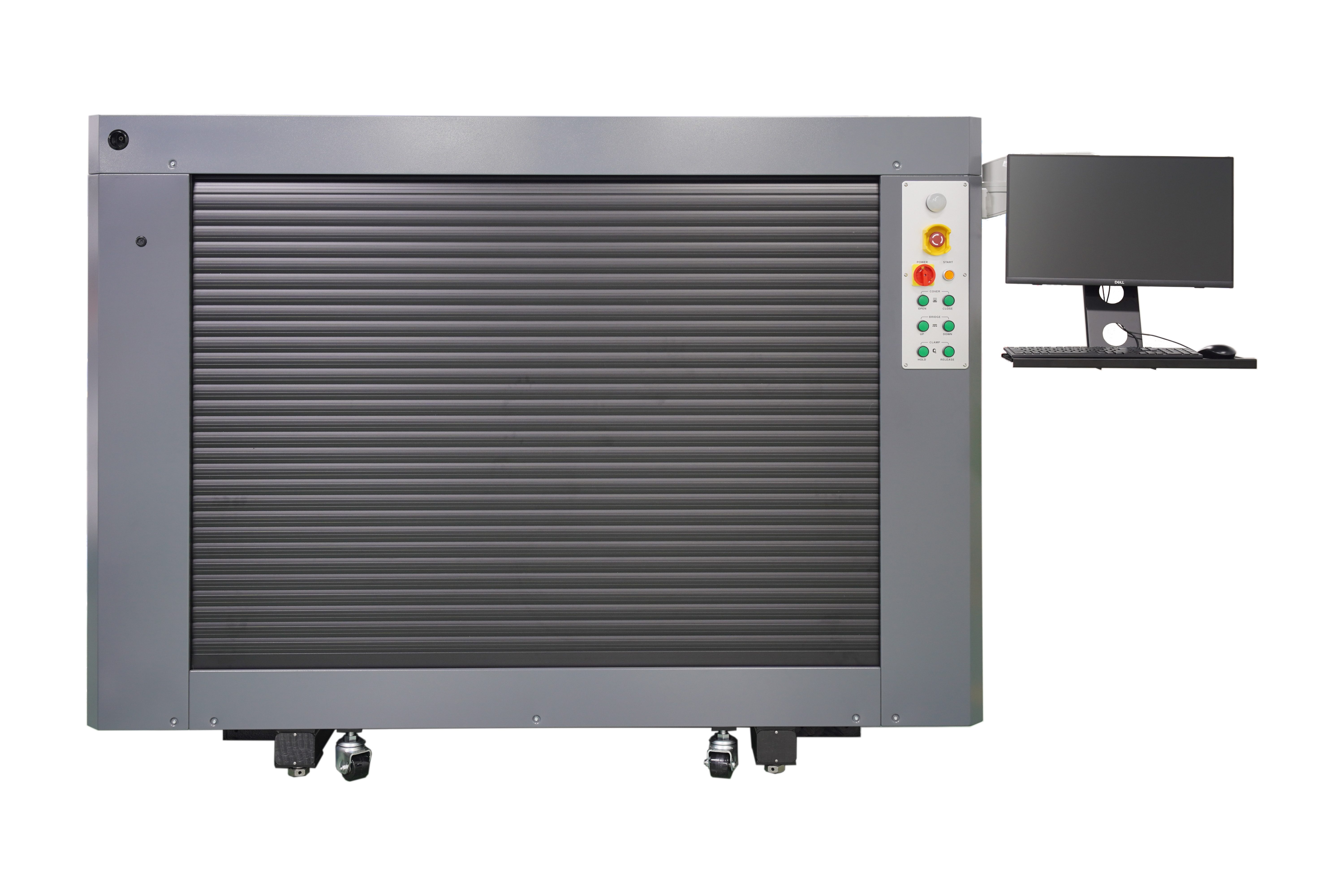

中小企业降本增效方案：CTS8102M以兼容性与性价比为设计导向，将单张网版制作成本从43.15元降至17.37元，解析分辨率可达2540DPI，适配PCB与显示面板行业的标准化制版需求。

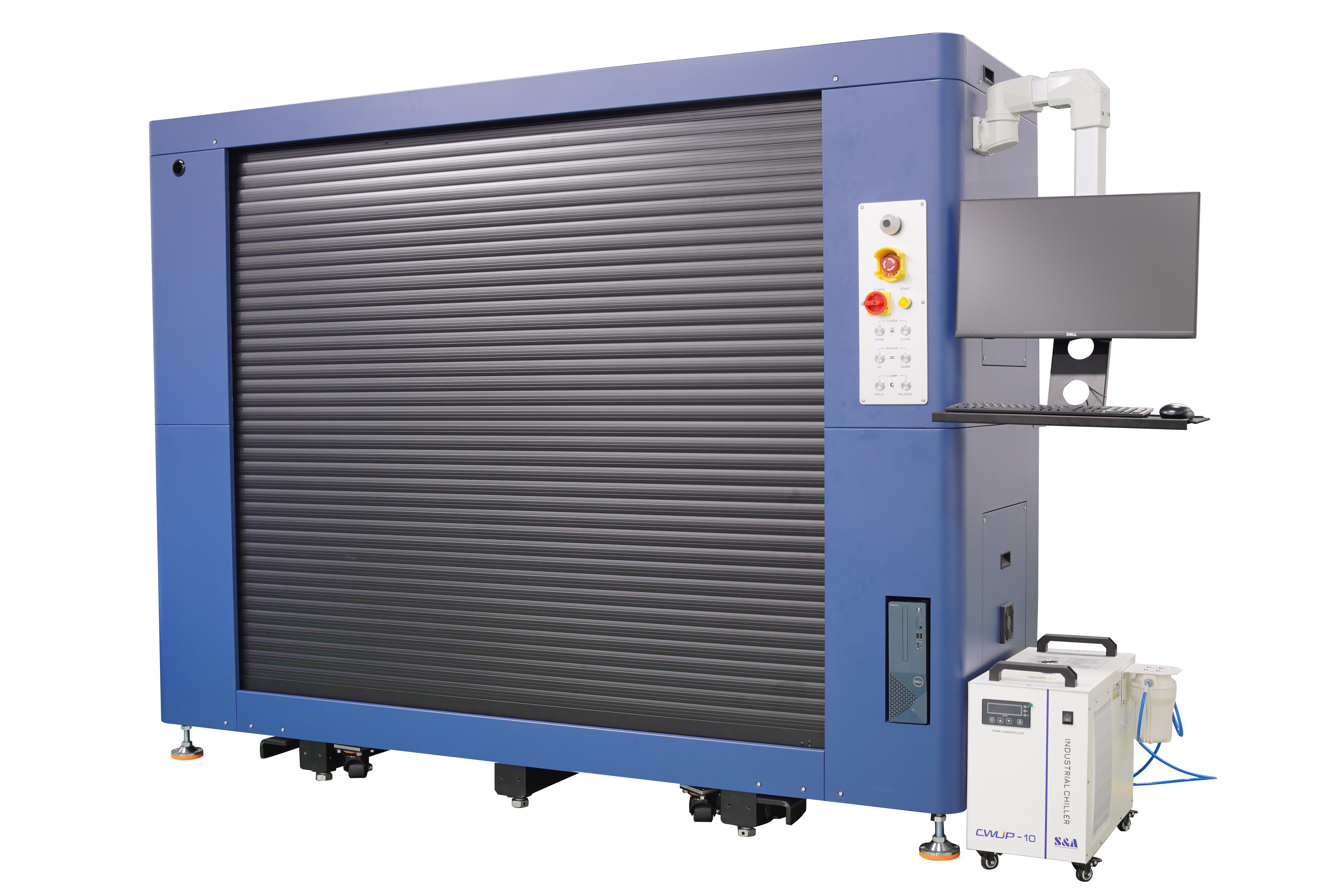

柔性制造快速响应方案：CTS1015M立式激光曝光机制版时间压缩至3.5分钟以内，打样周期从18小时缩短至4小时，配备120级可控曝光功率与4mm焦深的实时聚焦功能，可适应网面不平整等复杂工况，特别契合服装印花行业小单快反的业务模式。
高精度网点还原方案：CTS8012E/CTS1216E/CTS1626E系列针对陶瓷花纸、纺织品等对挂网线数要求极高的场景，光斑直径可控制在30微米且一致性保持在95%以上，曝光均匀性达到95%，消除大面积图案的明暗条纹问题。

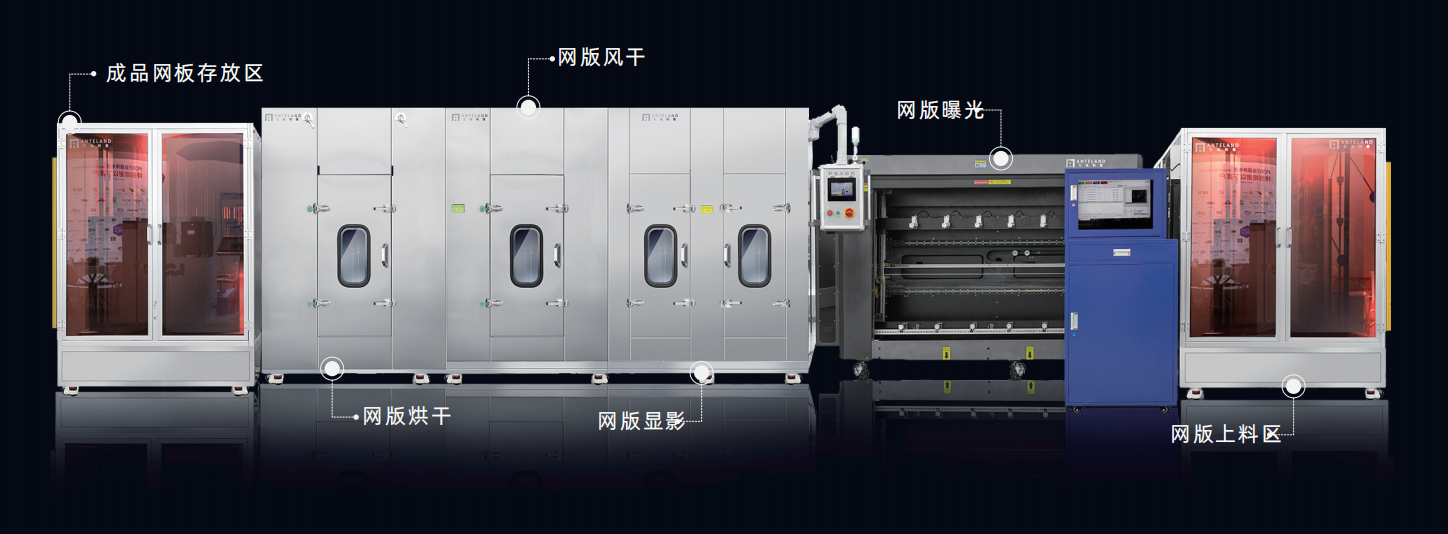

无人化连线生产系统：CTS1015M-INLINE-SYS集成曝光、喷淋、风干、烘干等全流程模块，配备6片网版暂存风干系统，实现流水线式不间断生产，明显降低对熟练技工的依赖。
配套的CTS数字化曝光管理软件将工艺参数存入数据库，换款时只需一键调用历史参数，无需重复调试。CTS Cloud云平台则支持异地多设备集中监控，实时追踪激光器寿命、生产效率及任务进度，为大型集团企业的跨地域工厂管理提供数字化支撑。
四、行业应用实践与标准化推动
先地制像的技术方案已在全球近30个国家和地区交付超过1000台设备，典型应用案例覆盖多个细分领域：申洲国际将其应用于大批量制造；义乌帝峰通过该方案实现服装柔性制造模式升级；青岛华信用于高精度IP印花网版制作；宏亿电子实现照明用PCB的高效率光刻产出；恒宝股份在银行卡制造中应用该技术提升防伪纹路精度。
在技术标准层面，先地制像作为《丝网印刷激光直写曝光机》团体标准的牵头单位，参与构建行业技术规范体系。2023年与广东省科学院智能制造研究所联合成立无掩膜激光直写装备联合中心，推动产学研协同创新。其产品获得2024年美国丝网印刷-印前（曝光成像）奖，并成为深圳市专精特新企业。
五、数字化制版的未来趋势与行业建议
从技术演进路径看，激光直写技术正在从"替代菲林"向"重构工艺流程"深化。当前行业呈现三个趋势：
工艺参数的知识化沉淀：将熟练技工的经验转化为可复用的数字化参数库，降低对人工技能的依赖。
设备智能化与远程运维：通过传感器与云平台实现设备状态预测性维护，减少非计划停机时间。
多工艺环节的集成化：从单机设备向包含前处理、成像、后处理的一体化系统演进，提升整体产线自动化水平。
对于制造企业而言，评估激光直写技术的应用价值时，需综合考量三个维度：一是成本回收周期，特别是对于年制版量大于5000张的企业，设备投资通常可在18至24个月内通过耗材节省与效率提升实现回本；二是工艺兼容性，需确认现有感光胶体系与激光曝光的适配性；三是数字化改造能力，激光直写设备的价值发挥依赖于企业整体数字化管理水平的协同提升。
先地制像通过DFAI技术在微米级光刻领域的突破，为丝网印刷行业提供了一条从传统工艺向数字化智能制造转型的可行路径。其技术方案的价值不单单在于单点工艺的改进，更在于通过设备、软件、云平台的系统化整合，重构了制版环节的成本结构、质量控制逻辑与生产组织方式，为精密制造产业的柔性化、智能化升级提供了可参考的工程实践样本。
